主要装備
電装関連
アウトドアジュニア（キャンピングカー） アウトドアジュニア
(キャンピングカー)
TOP
主要諸元 主要装備 追加装備 インテリア メンテナンス ジュニア記録
●車両関連 ●エクステリア ●リビング ●キッチン ●シャワー/トイレ ●水タンク ●電装関連
　 オプション★ ↓ ↓ ●追加装備
●防音型発電機 キャンピングカー ＜TOP＞
advertisement メーカ 型番 仕様 ★ ● 備考/他
ホンダ防音型発電機EU28is【車輪仕様】現金大特価！送料無料エンジンオイル1.0L【別売1050円】付！ ホンダ EU28is
　 出力 電圧 電流
定
格		 交流 2.8kVA 100V 28A
直流 144W 12V 12A
エンジン HONDA EZGF（196cc）
強制空冷4ストロークOHV
★ 　
難
点		 始動スイッチの位置
始動時にチョークを引く必要がある
注
意

収納時にスットパーを固定せずに山道等を走行すると、
発電機が発電機ドアを破壊して対向車線側へはみ出る
advertisement ホンダ防音型発電機EU28is【車輪仕様】現金大特価！送料無料エンジンオイル1.0L【別売1050円】付！　
●AC電源切換SW キャンピングカー ＜TOP＞
　 メーカ 名称・型番 仕様 ★ ● 備考/他
日東工業 バック式切換カバースイッチ [DBS 3P 60A] N-TEC
日東工業		 切換カバースイッチ
DCS 2P 30A
定格 AC250V/30A
用途 回路の切換（双投）
端子構造 線押え端子 M5
適用電線 最大 M8
質量 0.2kg
標準価格 2,467円
　 　
難 電気製品の電源SWを入れたまま切り換えると多少火花が飛ぶ
他 写真は、[DBS 3P 60A]
[発電機]←[切]→[外部電源]を切り換えるスイッチ
シンクに向かって左側にある壁についている
インバータ用に１台増設し、２台ともサブバッテリ室へ設置した
　 ●
　 　
●６連スイッチパネル キャンピングカー ＜TOP＞
　 他 他 仕様 ★ ● 備考/他
6連スイッチパネル 174 x 81mm
LED点灯 通電中
ヒューズ切れ
ヒューズ 7.5A
　 　
１ ２ ３ ４ ５ ６
バ ン ク
照 明
ダ イ ネ ッ ト
照 明
ト イ レ
照 明
ベ ン ト
Ｆ Ａ Ｎ
ウ ォ ー タ ー
ポ ン プ
ト イ レ
Ｆ Ａ Ｎ

●DC12Vコンセント（カーシガレット）

キャンピングカー ＜TOP＞
　 分類 他 仕様 ★ ● 他
カーシガレット DC12V
×１ （ダイネットに追加）
↓
×２
商品名 線付きソケット（メス）
商品コード E329
付属コード AV0.75sq
使用可能電力 DC12Ｖ80W以下
★ 　
注意事項 端末のコードが細いので消費電力に注意 する
他

外部､バンク､運転席にもつけたい

●ダイネット照明

キャンピングカー ＜TOP＞
　 分類 数 仕様 ★ ● 他

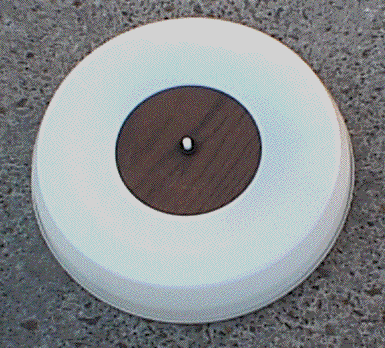

丸型蛍光灯 蛍光灯 ×１
蛍光管 丸形蛍光灯20W
サイズ φ237mm x 42mm
　 　
悪 20Wではあまり明るく感じない
他 32Wの丸型蛍光灯の方が良さそう
3Wの補助灯付のタイプもある

●バンク照明

キャンピングカー ＜TOP＞
　 分類 数 仕様 ★ ● 他

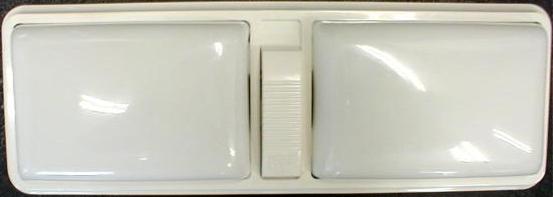

ツインライト（バンク） 電球 ×２（左右） 豆電球10W×2 　
悪 消費電力40Wの割に暗いし、熱い
他 蛍光灯に交換
蛍光灯（バンク） 蛍光灯 ×２（左右） 直管蛍光灯8W 　 ●
仕様 消費電力16W
良 蛍光灯であるが直ぐに点灯する
　 　
●バッテリーチェッカー キャンピングカー ＜TOP＞
　 メーカ タイプ 仕様 ★ ● 備考/他
　　 電圧の状態をランプで表示
●サブバッテリー キャンピングカー ＜TOP＞
advertisement メーカ タイプ 仕様 ★ ● 備考/他
　 115D31R
自動車用 DC12V
　 　 　
ATLAS 80D26L
自動車用 DC12V
超低アンチモンカルシウムMF
　 ●
80D26R
Brite Star SMF27MS-730 ディープサイクルバッテリー 　 ● SMF（シールドメンテナンスフリー?）

advertisement

 HEXA・ヘキサバッテリー 国産車用/60B24R
●電気温水器 キャンピングカー ＜TOP＞
　 メーカ/他 名称/型番/他 仕様 ★ ● 備考/他
東芝 電気温水器 HPL-251W-L 東芝 HPL-251W-L
形式 温水貯湯押上式・元止式
タンク 容量 25L 寸法
(mm)		 W 410
ヒータ出力 1kW D 350
湧き
上り		 温度 85℃ H 390
時間 2h 空重量 約9kg
★
難
点		 SWの位置が悪い
空焚きで壊れる
●エアコン キャンピングカー ＜TOP＞
　 メーカ/他 名称/型番/他 仕様 ★ ● 備考/他
Fujitsu インバーターエアコン AS222PBT Fujitsu AS222PBT
家庭用エアコン リモコン付
室内機サイズ H24.8×W80.8×D17.0cm [8kg]
室外機サイズ H53.5×W65.0×D25.0cm [26kg]
★
換気加湿機能付の方が良い
●オーブンレンジ キャンピングカー ＜TOP＞
　 メーカ 型番 仕様 ★ ● 備考/他
三菱 オーブンレンジ RO-S21 三菱RO-S21
仕様 家庭用電子レンジ500W
オーブン：250℃まで
★
他 質量センサー付の方が良い
　
●冷蔵庫 キャンピングカー ＜TOP＞
　 メーカ 型番 仕様 ★ ● 備考/他
吉井電気 冷蔵庫 Abitelax AR-70 Elabitax

吉井電気		 ER-70

（写真はAR-70）
種類 自然対流式電気冷蔵庫
寸法 W475×D445×H620mm
消費電力 76W（50Hz）/78W(60Hz)
内容積 68L 電圧 AC100V
カラー 白色 冷媒 HFC-134a
コード 1.9m 重量 21kg
★
難点 ドアストッパーを忘れる→急停車等で中身が出て大変なことになる
１年経たない内に棚の中が錆びて壊れてしまった
他 12Vタイプの方がサブバッテリーで使用出来るが価格が高い
→正弦波インバーターを購入した
写真 AbitelaxAR-70 （色違いの同等品）
●バッテリーチャージャー キャンピングカー ＜TOP＞
　 メーカ 型番 仕様 ★ ● 備考/他
大自工業 AS-960 自動車用オートマチック   サブバッテリー用
COTEC BP-1210 PFC搭載マイコンハイテク 　 ● サブバッテリー用
大自工業 EX-80 定電圧・定電流　フルオート充電方式 　 ● メインバッテリー用
●AC100V外部コンセント キャンピングカー ＜TOP＞
　 他 他 仕様 ★ ● 備考/他
　　 入力車の左側前部       家庭用コンセントからAC100Vを入力
出力 発電機室内部    　 発電機からAC100Vを出力
●アワーメーター キャンピングカー ＜TOP＞
　 他 他 仕様 ★ ● 備考/他
 発電機室内部       発電機の作動時間を示す計器
