●My Jr. 配線図 |
||||||||||||
| 配線図 | 状態 | サブバッテリ | メインバッテリ | サブバッテリ充電器 | インバータ | |||||||

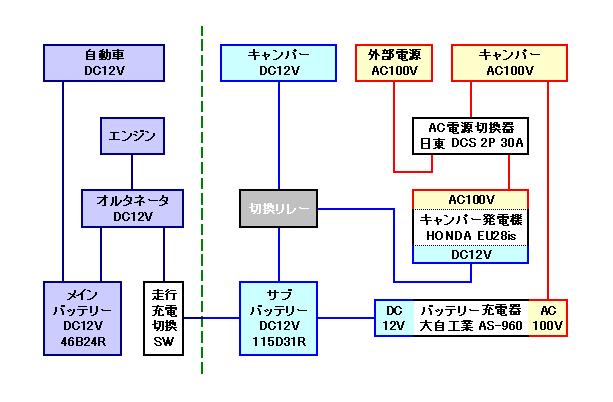

| ★納車時 | ノーマル | 115D31R | 46B24R | 大自工業 AS-960 | × | |||||||
| ★ | サブバッテリをツイン化 | 80D26L+80D26R | FA38B19R | 大自工業 AS-960 | × | |||||||

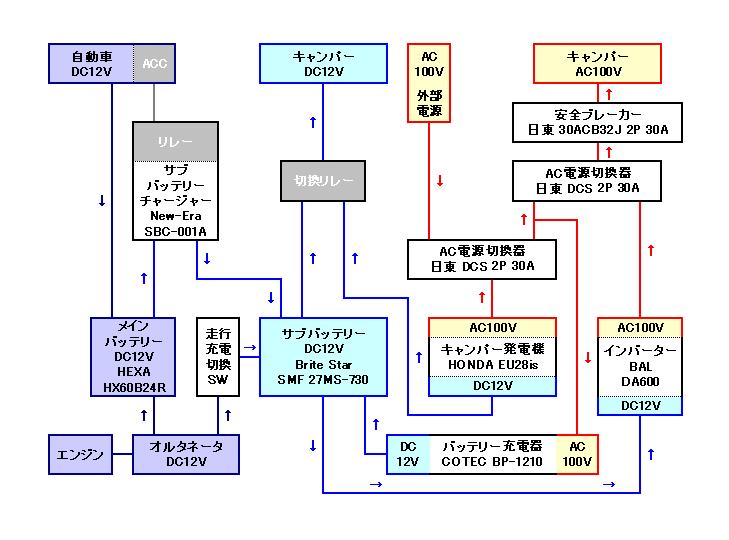

| ★現在 | 走行補充電機能を追加 | SMF 27MS-730 | HX60B24R | COTEC BP-1210 | ○ | |||||||
| ★将来 | リレーを追加（半自動） | SMF 27MS-730 | HX60B24R | COTEC BP-1210 | ○ | |||||||
|
|
||||||||||||
|
|
||||||||||||
|
●取扱書以外 |
|
|||||||||||
| 項目 | 位置 | 配色 | 用途 | |||||||||
|
|
ダッシュボード 2DIN右側手前 中央送風口 開閉レバー奥 |
|
常時電源 | +B | |||||||
|
イルミネーション | |||||||||||
|
アクセサリー電源 | ACC | ||||||||||
|
車速パルス信号 | 車速ｾﾝｻｰ | ||||||||||
| リバース | G：エンジン後部右側 |
|
バックギアシグナル | |||||||||
| D：エンジン後部左側 | ||||||||||||
| 項目 | メーカ | 型番 | 備考 | |||||||||
|
エンジン点火プラグ |
TOYOTA | 90919-01102 | NGK BPR5EY | |||||||||
| NGK（日本特殊陶業） | BPR5EY | オリジナルプラグ | ||||||||||
| BPR5EIX | イリジウムIXプラグ | |||||||||||
| BPR5EVX | プラチナムVXプラグ | |||||||||||
| BPR5EIX-P | イリジウムMAXプラグ | |||||||||||
| DENSO（デンソー） | W16EXR-U | DENSO | ||||||||||
| IW16 | IRIDIUM POWER | |||||||||||
| VW16 | IRIDIUM TOUGH | |||||||||||
|
|
||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
|
||||||||||||||||||||||||
